Soal US TKRO Terbaru Beserta Kunci Jawaban

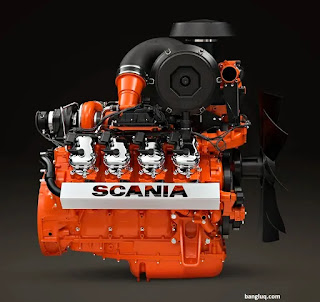

Mesin Diesel Scania
Mesin Otomotif


SOAL UJIAN SEKOLAH TKRO UNTUK BAHAN BELAJAR


1. Kondisi kendaraan akan selalu dalam performa maksimal, Berkendara menjadi lebih aman dan nyaman, Mengurangi pembebanan biaya yang lebih besar, Mengurangi resiko tiba-tiba kendaraan mogok di jalan, dan umur kendaraan menjadi lebih lama. Dari pemaparan di atas merupakan fungsi dari…
  1. Jadwal pemeliharaan

  2. Service manual

  3. Manual pemakaian

  4. Part book

  5. Pemeliharaan berkala

2. Ada beberapa jenis rangkaian yang dipakai untuk menyambungkan dua ataupun lebih komponen elektrik sehingga menjadi satu kesatuan yang utuh. Contohnya pada lampu senter yang komponen baterainya disusun berurutan. Contoh yang lain adalah lampu listrik yang biasa kita gunakan di rumah. Dari contoh di atas, sebetulnya terdapat 3 (tiga) buah jenis rangkaian dalam system kelistrikan yaitu…
  1. seri, paralel, dan campuran

  2. seri, sambungan, dan paralel

  3. paralel, campuran, dan sambungan

  4. saklar, sekring, dan relay

  5. baterai, kabel, dan lampu

3, Konstruksi mesin bensin 4 tak disusun dari ratusan komponen yang saling berkaitan dan berhubungan untuk mencapai satu tujuan utama, yaitu menghasilkan output berupa putaran pada flywheel. Bagian-bagian motor bakar 4 tak berikut ini yang bergerak di dalam blok silinder yang bergerak secara translasi yang dan pada akhirnya menghasilkan putaran mesin, yaitu…
  1. busi dan crankshaft

  2. camshaft dan motor starter

  3. ring piston dan koil

  4. piston dan ring piston

  5. batang piston dan filter oli

4. Harus diakui, performa pengereman motor menggunakan unit rem cakram memang benar-benar handal. Tidak heran jika aplikasinya kini sudah mendominasi ragam produk motor/ mobil khususnya untuk unit rem depan. Salah satu yang dianggap punya peran penting adalah piringan cakram yang ditugasi sebagai media cengkeram kaliper yang berhubungan langsung dengan roda. Seiring berjalannya waktu, cakram/ piringan kadang mengalami keolengan. Hal ini memerlukan pemeriksaan apakah cakram masih dalam batas limit yang diperbolehkan atau tidak. Alat yang digunakan untuk mengukur keolengan poros dan keolengan cakram rem (disk) yaitu…
  1. dial indicator

  2. micrometer

  3. vernier caliper

  4. cylinder bore gauge

  5. feeler gauge

5. Pada proses pengecatan terdapat potensi bahaya dan resiko bahaya keselamatan dan gangguan kesehatan kerja terhadap diri seorang pekerja. Berikut ini alat pelindung diri yang tidak wajib digunakan pada pekerjaan pengecatan adalah…
  1. Respirator

  2. Masker

  3. Ear Plug

  4. Safety Shoes

  5. Safety Glass

6. Membicarakan sistem pneumatik berarti membicarakan teknologi yang berhubungan dengan penggunaan dan karakteristik/ sifat-sifat udara/ gas. Zat gas ini dapat digunakan untuk melakukan gerakan segaris maupun berputar. Gas/ udara bisa berfungsi sebagai penerus tenaga (transmitting power), melipat gandakan tenaga (multiplying force) juga bisa berfungsi untuk merubah gerakan (modifying motion). Sehingga pada jaman industri modern ini penggunaan sistem dan alat-alat pneumatik sudah semakin luas jangkauannya. Alat-alat ukur di bawah ini yang bukan menggunakan tenaga pneumatik yaitu…
  1. Compression tester

  2. VacuumTester

  3. Radiator Tester

  4. Tire Pressure Gauge

  5. Tension Belt Tester

7, Kegiatan pembongkaran komponen komponen kendaraan, kemudian diperiksa dengan sangat teliti agar didapat data-data yang valid, sehingga langkah perbaikan selanjutnya dapat tepat atau sesuai. Salah satunya adalah bongkar pasang piston dari silindernya. Pada saat pembongkaran atau pelepasan piston, kita dengan mudah melakukannya. Akan tetapi saat pemasangan piston ke dalam silinder tidak dapat dilakukan dengan sembarangan, tetapi menggunakan peralatan khusus. Peralatan yang digunakan untuk memasang piston ke dalam selinder adalah...
  1. Valve Spring Compressor

  2. Piston Ring Ekspander

  3. Piston Ring Compressor

  4. Piston Ring Groove

  5. Cylinder Bore Gauge

8. Pada pekerjaan pengelasan, setiap pekerja harus dilindungi dengan safety gloves. Adapun syarat dari safety gloves untuk pengelasan yang paling tepat adalah…
  1. Tahan panas, cukup tebal, berbahan plastik, mudah dipakai

  2. Tidak mudah robek, tahan air, tahan api, mudah dipakai

  3. Tahan panas, tidak mudah robek, tahan api, mudah dipakai

  4. Tahan panas, anti air, berbahan plastik, tipis

  5. Tahan benturan, meredam kejutan, anti air, tidak mudah terbakar

9. Di bawah ini ada beberapa cara membuat induksi magnet yang benar adalah dengan cara….
  1. Sebuah besi di panasi dengan lilin maka induksi akan terjadi

  2. Sebuah kawat tembaga dicelupkan ke bensin maka induksi akan terjadi

  3. Sebuah kawat besi dicelupkan dalam cairan aki maka induksi akan terjadi

  4. Sebuah kawat tembaga diberikan arus maka induksi akan terjadi

  5. Sebuah kayu diberi tegangan maka induksi akan terjadi

10. Diketahui sebuah mesin 4 silinder memiliki diameter silinder sebesar 78 mm dengan panjang langkah torak sebesar 65 mm, maka besar jumlah volume silindernya adalah...
  1. 1241,7 cm3

  2. 1282,4 cm3

  3. 1291,2 cm3

  4. 1299,2 cm3

  5. 1306,4 cm3

11. Cylinder bore gauge berfungsi untuk mengukur diameter dalam sebuah selinder, sebelum digunakan alat tersebut harus dikalibrasi, urutan yang benar untuk mengkalibrasi adalah :

1. Set Outside micrometer sesuai  dengan diameter standar/ awal

2. Fungsikan Lock clamp outside micrometer

3. Masukan Replacement rod ke dalam Outside micrometer

4. Set Jarum Panjang Dial gauge pada angka  ‘NOL’

Urutan pengerjaan yang benar adalah…

  1. 1 – 2 – 3 – 4

  2. 4 – 1 – 2 – 3

  3. 3 – 4 – 1 – 2

  4. 2 – 3 – 4 – 1

  5. 4 – 3 – 2 – 1

12. Suatu alat penjepit untuk menjepit benda kerja yang akan dikikir, dipahat, digergaji, ditap, di sney, dan lain lain. Dengan memutar tangkai (handle), maka mulut akan menjepit atau membuka/ melepas benda kerja yang sedang dikerjakan. Bibir mulut harus dijaga jangan sampai rusak akibat terpahat, terkikir, dan lain sebagainya. Alat penjepit tersebut adalah …
  1. pahat

  2. meja kerja

  3. tang

  4. ragum

  5. clamp

13. Pengecoran atau penuangan (casting) merupakan salah satu proses pembentukan bahan baku/ bahan benda kerja yang relatif mahal dimana pengendalian kualitas benda kerja dimulai sejak bahan masih dalam keadaan mentah. Ada beberapa tahapan dalam proses pengecoran logam. Adapun pola (mal), inti (core), cope, drag, gate dan riser merupakan bagian dari…
  1. Peleburan Logam

  2. Cetakan Pasir

  3. Cetakan Logam

  4. Blasting system

  5. Pembentukan Logam

14. Resistor adalah komponen dasar elektronika yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian. Selain menggunakan kode warna, resistor juga ditentukan dengan kode angka yang terdapat pada badan resistor tersebut. Misalnya resistor 1000 Ω dirubah menjadi 1 kΩ. Adapun hasil penjumlahan dari 4,5 kΩ + 50 Ω – 350 Ω adalah…
  1. 420 Ω

  2. 450 Ω

  3. 850 Ω

  4. 4.200 Ω

  5. 8.500 Ω

15. Sebuah tool yang memiliki mata kunci berbentuk tabung dan menyelimuti kepala mur atau baut. Kunci ini memiliki keunggulan lebih menggigit saat digunakan untuk mengencangkan atau mengendurkan mur dan baut. Hal ini disebabkan mata kunci langsung menutupi kepala mur dan baut sehingga tidak mudah lepas. Mata kunci ini umumnya punya aneka ukuran yang disesuaikan diameter kepala mur. Alat yang direkomendasikan untuk digunakan melepas baut yang masih kencang pada penjelasan di atas adalah…
  1. kunci pas

  2. kunci shock

  3. kunci inggris

  4. tang kombinasi

  5. palu konde

16. Sepeda motor, mobil, dan truk merupakan contoh motor bakar. Motor bakar atau Mesin pembakaran dibagi menjadi dua jenis yaitu internal combustion engine dan external combustion engine. Yang dimaksud dengan Internal Combustion Engine adalah...
  1. Jenis motor bakar yang pembakarannya terjadi di luar engine itu sendiri

  2. Jenis motor bakar yang pembakarannya terjadi di dalam engine itu sendiri

  3. Engine yang tidak melakukan proses pembakaran

  4. Engine yang dalam prosesnya menghasilkan asap

  5. Unit peralatan yang membantu kerja dengan menghasilkan tenaga

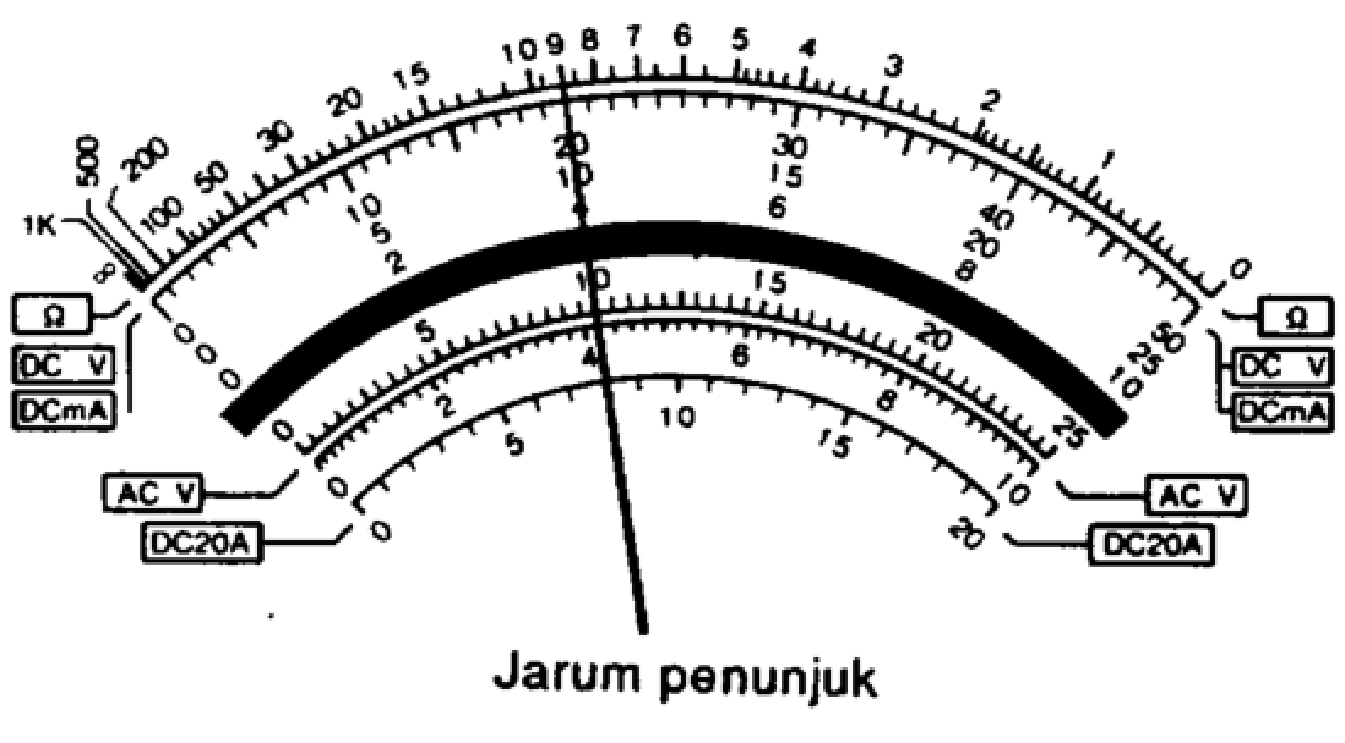

17.



Hitunglah nilai tegangan bila selektor di angka 50 DCV seperti pada gambar di atas?

  1. 9 ampere

  2. 9 volt

  3. 20 ampere

  4. 20 volt

  5. 50 volt

18. Sebuah lampu pijar dengan tahanan 1000 Ohm, dihubungkan dengan sumber tegangan 120 Volt, arus yang mengalir pada lampu pijar tersebut adalah …
  1. 0,012 A

  2. 0,083 A

  3. 1,2     A

  4. 0,83   A

  5. 0,12   A



19. Perbandingan kompresi dapat ditingkatkan degancara…
  1. Menggunakan bentuk ruang bakar yang berbeda

  2. Memperbesar ruang bakar

  3. Memperkecil ruang bakar

  4. Memperbesar CC mesin

  5. Memperbesar volume silinder

20. Cylinder bore juga sering disebut dengan lubang silinder. Mesin dapat diklarifikasikan dalam 3 tipe oleh perbandingan diameter cylinder bore dengan langkah piston. Long-stroke Engine adalah mesin yang langkah pistonnya lebih panjang dari pada diameter cylinder.  Square Engine adalah mesin yang langkah pistonnya sama dengan diameter cylinder. Short-Stroke (Over-Square) Engine adalah mesin yang langkah pistonnya lebih pendek dari diameter cylinder. Adapun bergerak naik turunnya piston dari TMB ke TMA dan sebaliknya memiliki jarak yang disebut dengan…
  1. lubang silinder

  2. diameter silinder

  3. volume silinder

  4. long stroke

  5. langkah piston


21. Dalam kehidupan sehari-hari banyak sekali contoh gaya gesek. Sebagian dari gaya gesek merugikan manusia, tetapi tidak sedikit peristiwa gesekan yang memberikan manfaat bagi manusia. Beberapa gaya gesekan yang menguntungkan sebagai contoh adalah gaya gesekan antara alas kaki dengan lantai pada saat berjalan. Jika permukaan lantai atau telapak kaki licin, maka dapat dipastikan orang yang berjalan tersebut akan jatuh tergelincir. Contoh dalam bidang otomotif yang membuktikan bahwa gesekan tidak selalu menimbulkan kerugian, karena terdapat beberapa tugas/ kerja yang menggunakan gesekan sebagai bagian dari fungsinya. Gesekan di bawah ini menguntungkan yaitu digunakan pada…
  1. Engsel pintu mobil

  2. Gear transmisi

  3. Poros roda dan bearing

  4. Kampas Kopling

  5. Rantai dan sproket

22. Langkah-langkah pemeriksaan baterai: 1. Lepaskan terminal negatif baterai agar tidak terjadi hubungan singkat. 2. Lepaskan tutup pengisian baterai pada semua sel. 3. Ukur suhu dari elektrolit baterai menggunakan thermometer, lalu catat hasil pengukurannya. 4. Masukkan ujung alat ke dalam elektrolit baterai sampai cairan elektrolit masuk ke dalam alat dan pelampung terangkat. 5. Baca berat jenis elektrolt baterai pada alat pada posisi yang sejajar. Kemudian catat hasil pengukuran. 6. Lakukan pada semua sel pada baterai. Adapun yang dimaksud dengan alat pada pernyataan di atas merupakan pengertian dari....
  1. multimeter

  2. hidrometer

  3. higrometer

  4. thermometer

  5. micrometer

23. Seorang mekanik memerlukan alat khusus yang digunakan untuk mengerjakan atau memperbaiki komponen otomotif karena pekerjaan tersebut tidak dapat dilakukan dengan cara/ alat yang normal. Alat-alat khusus yang digunakan untuk pembongkaran maupun pemasangan komponen-komponen otomotif yang tidak dapat dilakukan dengan kunci-kunci biasa, disebut …
  1. hand tool

  2. power tool

  3. special servis tool

  4. service literature

  5. manual book

24. Alat ini digunakan untuk mengukur celah atau kerenggangan yang cukup kecil di antara dua komponen. Biasanya alat ini digunakan untuk mengukur celah pada beberapa komponen kendaraan antara lain celah katup, celah platina, dan celah elektroda busi. Adapun untuk masing-masing kendaraan memiliki spesifikasi jarak celah yang berbeda-beda. Anda dapat melihatnya dalam manual book untuk kendaraan yang akan anda ukur celahnya. Apakah alat ukur yang dimaksud...
  1. feeler gauge

  2. bore gauge

  3. vernier caliper

  4. micrometer

  5. dial indicator

25. Kebisingan adalah masalah umum yang ditemukan di banyak tempat kerja. Penelitian telah menunjukkan bahwa tingkat kebisingan yang tinggi dapat merusak pendengaran Anda. Kehilangan pendengaran Anda adalah proses bertahap, dan kurang terlihat dibandingkan dengan jenis luka di tempat kerja lainnya. Namun, ini merupakan hambatan permanen bagi mereka yang terkena dampaknya.   Perlindungan pendengaran penting karena telinga Anda terdiri dari struktur yang sangat halus. Alat-alat K3 berikut digunakan untuk melindungi telinga yaitu…
  1. kacamata dan sarung tangan

  2. apron dan helm

  3. ear plug dan headset

  4. ear muff dan ear plug

  5. headset dan apron

26. Selain test pen, ada alat lebih canggih untuk mengecek kabel dan segala peranti kelistrikan, namanya Multimeter. Tak hanya bisa memeriksa ada tegangan listrik, melainkan bisa juga untuk mengecek arus atau hambatan di dalam sebuah rangkaian. Semisal memeriksa kabel yang ‘putus tengah’ bisa dengan mendeteksi hambatannya. Mau cek tegangan aki, tinggal lakukan prosedur sama. Tempelkan jarum merah (+) dan hitam (-) ke kutub positif dan negatif aki. Begitu juga dengan pengukuran arus listrik pada kelistrikan kendaraan. Alat-alat tersebut terdapat pada multimeter dan digunakan untuk mengukur kelistrikan antara lain…
  1. ampere meter, volt meter, dan ohm meter

  2. hydrometer, volt meter, dan thermometer

  3. ampere meter, thermometer, dan ohm meter

  4. anemometer, volt meter, dan thermometer

  5. ampere meter, volt meter, dan hydrometer

27. Pada siklus motor bensin 4 tak, Langkah piston menekan campuran bahan bakar dan udara dengan bergerak dari TMB ke TMA, dimana katup isap dan katup buang sama-sama dalam posisi tertutup. Campuran bahan bakar dan udara tadi tertekan sehingga tekanan di dalam ruang pembakaran menjadi tinggi. Sesaat piston mendekati TMA, busi memancarkan percikan api untuk membakar campuran bahan bakar dan udara yang tertekan tadi. Sehingga terjadilah ledakan di dalam ruang pembakaran. Tahapan proses di atas merupakan tahapan...
  1. Langkah isap

  2. Langkah kompresi

  3. Langkah usaha

  4. Langkah buang

  5. Langkah tenaga

28. Listrik dapat mengalir dari titik berpotensial lebih tinggi ke titik berpotensial lebih rendah apabila kedua titik tersebut terhubung dalam suatu rangkaian tertutup. Arus listrik dapat kita ukur menggunakan multimeter atau AVO meter yang dihubungkan secara seri. Adapun satuan kuat arus listrik adalah…
  1. Ohm

  2. Volt

  3. Watt

  4. Ampere

  5. Meter

29. Kunci ini digunakan agar torsi pengencangan baut dalam komponen kendaraan sesuai dengan spesifikasi yang dipersyaratkan dalam manual book kendaraan tersebut. Kita mungkin pernah mengalami baut yang aus karena kita dalam mengencangkanya terlalu berlebihan torsinya. Dengan begitu, peran kunci ini sangat penting dalam dunia mekanik, termasuk mekanik otomotif. Alat yang digunakan untuk mengukur gaya puntir pada baut dan mur agar mencapai tingkat kekencangan tertentu ini adalah …
  1. tang vice grip

  2. vernier caliper

  3. kunci shock

  4. kunci ring

  5. kunci momen

30. Dalam setiap pekerjaan tentu mengandung potensi bahaya pada lingkungan kerja. Berikut ini yang bukan merupakan potensi bahaya yang ada dalam pekerjaan pengelasan dengan las asetilin adalah…
  1. Gas Oksigen

  2. Gas Asetilin

  3. Panas Busur Las

  4. Terak dan Asap Las

  5. Cahaya Busur Las

31. Proses ini digunakan untuk mempermudah kita dalam melakukan kegiatan perawatan dan perbaikan, terutama untuk pekerjaan di bagian bawah kendaraan. Proses yang dilakukan untuk menahan salah satu roda jika bagian lain kendaraan akan diangkat menggunakan dongkrak. Hal ini dimaksudkan agar kendaraan tidak tergelincir ketika diangkat. Kita bisa menggunakan balok kayu/ campuran karet sebagai penahannya. Tindakan untuk menahan suatu benda tetap pada posisinya merupakan pengertian dari...
  1. jacking

  2. blocking

  3. lifting

  4. lock and fastener

  5. bearing

32. Dalam sebuah percobaan, disediakan tiga buah benda yang akan diukur yaitu kelereng, cincin, dan sebuah gelas. Pengukuran yang akan dilakukan adalah pengukuran diameter kelereng, pengukuran diameter dalam cincin, dan pengukuran kedalaman tabung. Alat ukur yang mampu mengukur ketiga jenis pengukuran sekaligus dalam satu percobaan di atas menggunakan alat ukur...
  1. Outside micrometer

  2. Vernier caliper

  3. Dial indicator

  4. Feeler gauge

  5. Cylinder bore gauge

33. Tiga buah lampu masing-masing hambatannya (R1), (R2), dan (R3) disusun seri dihubungkan dengan baterai yang tegangannya (V) menyebabkan arus listrik yang mengalir (I). Diketahui tahanan pertama 15 ohm, tahanan kedua 30 ohm, dan tahanan ketiga 15 ohm. Rangkaian kelistrikan diberikan tegangan sebesar 12 volt. Berapakah tahanan pengganti jika rangkaian disusun secara seri …
  1. 5 ohm

  2. 6 ohm

  3. 60 ohm

  4. 72 ohm

  5. 720 ohm

34. Empat buah gaya, garis kerjanya sama tetapi arahnya berbeda, yaitu F1 = 225 N ke kanan, F2 = 85 N ke kiri, F3 = 60 N ke kanan, dan F4 = 75 N ke kiri, maka besarnya resultan/ gaya penggantinya adalah…
  1. 5 N ke kanan

  2. 5 N ke kiri

  3. 75 N ke kanan

  4. 75 N ke kiri

  5. 125 N ke kanan

35. Klasifikasi kebakaran yang terjadi akibat terbakarnya bahan-bahan cair (liquid) termasuk dalam klasifikasi kebakaran jenis…
  1. Kebakaran Tipe A

  2. Kebakaran Tipe B

  3. Kebakaran Tipe C

  4. Kebakaran Tipe D

  5. Kebakaran Tipe E

36. Tanpa adanya bearing, tentu saja komponen putar yang ada di dalam kendaraan baik motor ataupun mobil cepat sekali mengalami panas berlebih, bergetar, dan akhirnya patah. Dari penjelasan di atas bearing mempunyai fungsi yang sangat penting bagi kendaraan. Adapun fungsi bearing adalah….
  1. mempercepat laju kendaraan

  2. mengurangi gesekan dan menahan beban

  3. menghambat laju poros

  4. mengurangi beban radial dan axial

  5. menambah gesekan, panas, dan keausan

37. Jika mobil/ motor Anda tidak bisa distarter, lampu redup atau tidak menyala sama sekali, Anda perlu memeriksa aki Anda. Sebuah multimeter dapat digunakan untuk memeriksa dan menguji berbagai komponen listrik termasuk aki mobil. Jika aki berfungsi dengan baik, maka tegangan pada meteran multi-meter harus terbaca antara 12,5 sampai 12,8 volt. Jika bacaan kurang dari 12,5 volt, Anda perlu mencharge aki Anda. Untuk mengukur berapa kapasitas tegangan baterai (aki) mobil atau sepeda motor, range selector pada multitester diatur pada posisi...
  1. ACV 25

  2. ACV 50

  3. DCV 10

  4. DCA 25

  5. DCV 50

38. Arus Listrik adalah mengalirnya elektron secara terus menerus dan berkesinambungan pada konduktor (tahanan) akibat perbedaan jumlah elektron pada beberapa lokasi yang jumlah elektronnya tidak sama. Pada suatu rangkaian tertutup, Besarnya arus (I) berubah sebanding dengan tegangan (V) dan berbanding terbalik dengan beban tahanan (R). Berikut ini, teori kelistrikan yang benar berdasarkan hukum ohm adalah…
  1. satuan tegangan adalah ohm

  2. simbol hambatan adalah I

  3. satuan arus listrik adalah volt

  4. rumus hambatan listrik adalah R = V / I

  5. arah arus listrik searah dengan gerakan elektron

39. Las adalah ikatan metalurgi pada sambungan logam paduan yang dilakukan dalam keadaan lumer atau cair. Mengelas yaitu salah satu cara menyambung dua bagian logam secara permanen dengan menggunakan tenaga panas. Las adalah suatu cara untuk menyambung benda padat dengan dengan jalan mencairkannya melalui pemanasan. Dari beberapa pendapat di atas, maka dapat disimpulkan bahwa kerja las adalah menyambung dua bagian logam atau lebih dengan menggunakan energi panas. Dari penjelasan di atas, yang bukan merupakan keuntungan penggunaan las adalah…
  1. konstruksi mudah dilakukan

  2. waktu pengerjaan relatif lebih cepat

  3. bahan lebih hemat

  4. konstruksi lebih hemat

  5. kaku dan tidak fleksibel


40. APD (Alat Pelindung Diri) sebagai sarana perlindungan harus memenuhi syarat-syarat antara lain…
  1. Mampu memberikan perlindungan efektif

  2. Model yang tepat dan baik

  3. Harga murah dan kuat

  4. Meningkatkan rasa percaya diri pemakai

  5. Ukurannya sesuai dengan selera pemakai
